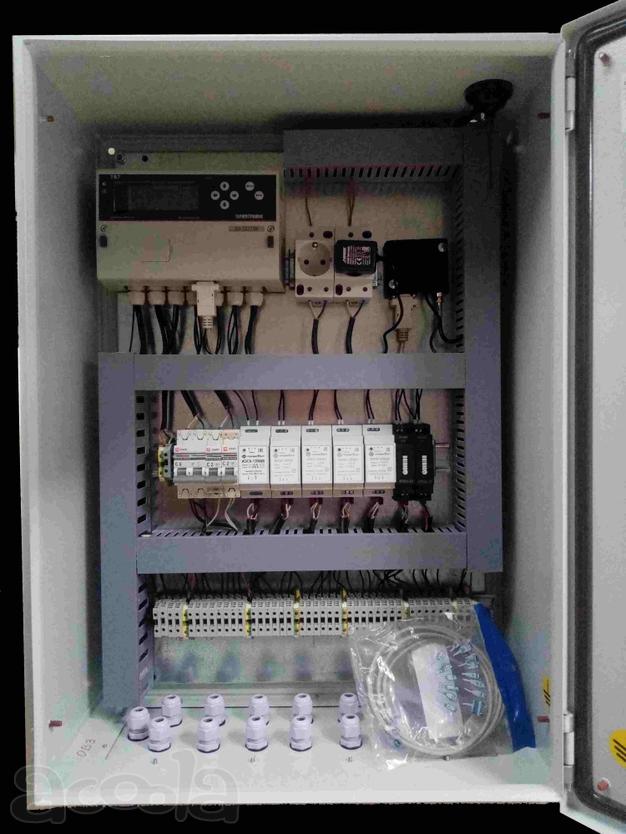

Щит теплоучета «ШУУТЭ (ТВ7, ВКТ7, ВКТ9, GSM) » предназначен для использования в узлах учета тепловой энергии с целью измерения параметров теплоносителя, а также отображения и передачи данных о потребленных тепло- и водоресурсах на диспетчерский пункт.
Щит поставляется в сборе, в комплекте со схемой размещения элементов и принципиальной электрической схемой.
Подключение питания щита, подключение датчиков давления, подключение датчиков температуры, импульсных выходов расходомеров и питания расходомеров выполняются в соответствии с принципиальной электрической схемой.
Область применения - в составе узлов учета на ТЭЦ, котельных, ЦТП, индивидуальных тепловых пунктов (ИТП), на промышленных предприятиях, учреждениях и объектах жилищно-коммунального хозяйства.
Входное напряжение - 220 В
Номинальная частота питающей сети - 50 Гц
Номинальный потребляемый ток - 1 А
Класс защиты - IP54
Датчики температуры - ТЭМ-110, КТПТР-01, КТПТР-05, КТСП-Н, ТЭМ-100, ТПТ-1, ТПТ-15, ТСП-Н с характеристикой Pt100, 100П или 100М
Преобразователи расхода - ЛГК410, ПРЭМ, ВЗЛЁТ ЭР (ЛАЙТ М), МастерФлоу, ЭМИР-ПРАМЕР-550, РМ-5, Питерфлоу РС, Карат-551, ВСЭ, СУР-97, Карат, Карат-520, РУС-1, US8000, SONO 1500 CT, Ultraheat T, ВПС, ВЭПС, Метран-300ПР, Метран-320, ТЭМ, ВСТ, ВСТН, М, W и др.
Тепловые ввода - от 1 до 3
Габариты - 600х500х200 мм
